TitanForce™ 高強度防水砂漿系列

Revolutionary Carbon Fiber for Modern Construction

專為建築結構強化、防水修補研發的新型砂漿解決方案，TitanForce™高強度防水砂漿系列結合航太等級高強度碳纖維與自我修復的防水配方，不僅大幅提升建材的抗壓與抗裂性能，更能有效對抗濕氣侵蝕與結構老化。 TitanForce™ 為現代建築面對地震、極端氣候、重壓與腐蝕等挑戰提供全方位防護，打造更堅韌、更耐久、更環保的工程基礎。



超高強度、超強防水，終結住宅的漏水問題

TitanForce™ 高強度防水砂漿系列專為現代建築面臨的多重挑戰而設計，能有效對應地震引發的動態載重、潮濕氣候導致的水氣滲透、日夜溫差或乾縮造成的微裂縫，以及重車頻繁經過所產生的長期壓力與振動。產品具備優異的防裂、防水與補強能力，能長效保護建築結構免於損壞與老化，無論是橋面鋪層、地坪修補、住宅牆面或港灣設施，皆為提升耐久性與安全性的理想選擇。



產品介紹

• 本產品為添加短切碳纖維（含量不低於0.7%）之無收縮水泥砂漿預拌乾料。
• 添加獨特防水配方，使水泥砂漿整體疏水性能優異。
• 經碳纖維強化後，材料具備優異之抗彎性能，相較一般砂漿更具抗裂性、耐震性及耐衝擊能力，能有效抑制結構性裂縫（寬度大於0.3 mm）之產生。
• 有良好施工性，合後不泌水，且具無收縮特性，適用於精密及耐久性要求高之工程。
• 所有成分（包含水泥、細骨材、專用添加劑與碳纖維）均已預先混合成乾料。施工時僅需加水拌合，嚴禁再添加任何其他材料。
• 包裝：25公斤/袋
• 運送及儲存：應儲存於室內，避免日曬受潮，並離樓地板及牆面至少10cm且通風良好之場所，並於保存期限6個月內使用完畢。



產品特色

1.航太等級碳纖維強化
採用源自航太工業的高強度、高韌性碳纖維材料，均勻分散於砂漿中，能有效提升材料的抗壓強度與抗拉性能，顯著減少龜裂與斷裂風險。碳纖維於結構中扮演「橋接補強」的關鍵角色，能主動跨越與黏結微裂縫，大幅增強建築物的整體穩定性與抗震表現，尤其適用於地震頻繁區域或高載重結構的加固工程。

2.專業級疏水配方
內含經專業調配的疏水型助劑，能於砂漿表面與內部形成一道長效防水屏障，有效阻絕水分滲入結構體，並減緩鹽分、濕氣及空氣中腐蝕性物質的侵蝕路徑。此特性可顯著降低鋼筋鏽蝕與混凝土劣化的風險，特別適合用於港灣設施、潮濕地區或常受降雨侵襲的外牆與屋頂修補工程。

3.自我修復配方
添加特殊設計的矽酸酯自我修復配方，當水氣滲入建材內部微裂縫時，能自動啟動化學反應，產生封閉物質填補裂縫，防止進一步擴張。此機能能有效延緩材料老化與裂縫蔓延，同時維持結構完整性與防水性能，延長建物使用壽命並降低長期維修成本，是智慧型建材的創新應用之一。

4.高黏著性
與磁磚、塗料等建材相容性佳，施工效率高。

5.耐候耐蝕表現優異
適用於濱海、化工與極端氣候條件。

6.符合 CNS / ASTM / EN / JIS 國際結構與防水標準

7.環保認證
Thermolysis 為台灣首家取得碳纖維再利用資格廠商，TitanForce™高強度防水砂漿系列所添加的再生碳纖維，通過以下認證：

• UL 2809 回收料含量驗證
• ISO 14067 碳足跡認證

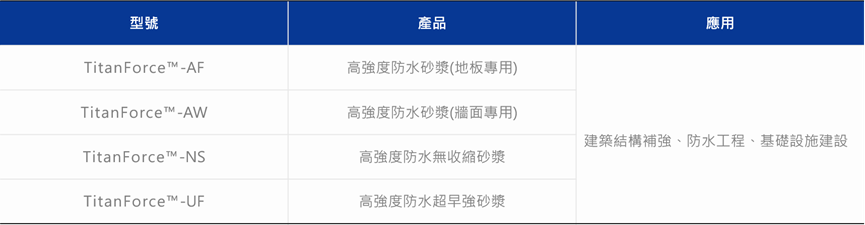

產品型號



應用範圍

TitanForce™ 高強度防水砂漿適用於多種需高性能、耐久性與結構補強之工程，廣泛應用於住宅、工業、交通與公共建設，具以下適用情境：

一、施工用途說明：
1. 屋頂地坪基層整平：適用於防水塗裝前，以澆築方式整平打底，作為防水層的穩固基礎。
2. 縫隙與伸縮節點填補：適用於伸縮縫、人孔蓋周邊、地坪接縫等細部區域，作為高黏著、高強度的填縫砂漿。
3.灌注修補與空隙填充：可採用泵送方式注入，用於結構裂縫或空隙之快速修補與補強。
4.鋼板包覆補強灌漿：適用於鋼板包覆補強工程中，填充鋼板與原有結構之間的空隙，提高整體結構黏結與強度。
5.鋼柱與混凝土基座填充：用於鋼構件與混凝土基礎間之空隙填充，提升穩定性與抗震能力。
6.結構性擴柱擴梁工程：搭配鋼筋與模板施工，作為填充與補強使用之高強度結構砂漿。



二、典型應用場域：
1.住宅建築：牆面、樓板與屋頂之防震、防水與結構補強
2.交通設施：高架橋鋪面、明隧道等裂縫修補與耐久補強
3.工業廠區：化工廠、重載地坪的裂縫填補與耐腐蝕加固
4.濱海工程：港灣、海工等暴露於高鹽分與濕氣的結構保護
5.軍事設施：耐震耐爆區域內部的填充與增韌保護
6.歷史古蹟建築：古蹟、廟宇等建物之牆面、屋頂修繕與結構補強
7.混凝土結構件：柱、梁、磚牆等斷面修補與整體加固



施工說明

一、前處理
於施工前，若施作基面存在既有防水層、保溫層，或混凝土與砂漿表面有鬆動浮離現象，應先全面清除至堅固基層。此外，鋼材表面若附著粉塵、油污、塗料或鏽蝕等影響附著力之異物，也須徹底清潔乾淨。當敲除鬆浮混凝土後發現鋼筋外露且已鏽蝕，應進行適當之除鏽作業，並施以防鏽處理，確保後續材料與結構之接合品質與耐久性。

二、介面處理
為提升附著效果，混凝土素地應以敲打方式進行打毛處理，以增加其表面積與粗糙度。所有待施工表面，無論為水泥基材或金屬材質，均須均勻塗佈專用界面接著劑。塗佈後，應於接著劑塗佈完成後2小時內，且尚未完全硬化前，完成碳纖維水泥砂漿之施工作業。若因縫隙位置限制，無法施作界面接著劑時，則須以清水充分沖洗基面，使其保持濕潤但不積水，再進行碳纖維水泥砂漿之填補作業，確保材料與基面之良好接合。

三、拌合說明
本材料每公斤碳纖維無收縮水泥砂漿須加入160公克清水進行拌合。拌合時應使用機械攪拌設備，攪拌均勻至料漿呈現一致性且無乾粉顆粒。拌合完成後之材料，應於120分鐘內使用完畢。

四、泵送
在操作時間內進行泵送，過程不可再額外摻水。

五、鋪面澆築
(1)鋪面之砂漿厚度至少保持0.5公分
(2)大面積施工建議設置伸縮縫
(3)鋪面厚度超過3公分時，需搭配適當直徑之點焊鋼絲網或鋼筋，以鋼筋保護層2公分為原則。

六、養護作業
於碳纖維水泥砂漿施工完成後，待材料進入終凝階段（約6至8小時後），即應開始進行灑水養護作業。灑水養護建議每日進行3次，間隔約3小時，分別於早、午、晚進行，並持續進行至少3日，以確保材料在齡期初期具良好水化反應，提升其強度與耐久性。室外施工後之養護除灑水養護之外，建議使用保濕材料覆蓋表面，避免材料在養護階段時，表面受到風吹和日曬。

七、材料用量
每立方公尺的碳纖維無收縮水泥整平砂漿約為2000公斤。即每平方公尺施作厚度1公分的碳纖維無收縮水泥整平砂漿約為20公斤。

應用實績
